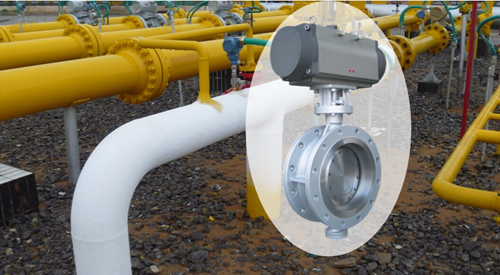

三偏心蝶閥

第一個偏心軸偏離密封面中心線

第二個偏心軸偏管路及閥門中心線

第三個其獨特的偏心閥座斜錐角與管路中心的夾角，這樣，使得閥座與密封圈在門整個開關過程中完全脫離。這種結構既利用了凸輪效應，又完全消除了摩擦，去除了磨損和泄露的可能。

零泄漏是通過蝶板上密封圈的彈性來實現的，該密封圈的彈性是通過其徑向的壓縮和柔動產生的。密封圈與閥座接觸面為斜錐面。密封圈與閥座之間的接觸產生輕微的“楔式效應”，使密封圈發生柔動和徑向壓縮。正由于閥座與密封圈之間均勻接觸以及密封圈的柔性。使得加載在閥座上的載荷均勻，從而用最小的扭矩實現最嚴密的切斷。扭矩產生的彈性使得閥門嚴密關斷，而與介質流向或介質力無關。

接著由專業閥門定制廠家—航天泵閥的小編為您介紹三偏心蝶閥具有的特點：

1.復合金屬密封圈的彈性特性使得閥門具有零泄漏性能。

2.扭矩密封確保閥門持續的雙向零泄漏特性。

3.直角旋轉無摩擦設計師通過一個獨特的三偏心原理來實現，它消除90°開關旋轉中閥座與密封圈之間的摩擦

4.STL一體式硬面閥座可滿足許多工況要求，使用壽命，維修方便。

5.一體式鑄造（板焊）閥體，結構長度符合ISO5752、ASME B16.10和API609。可替換高性能蝶閥以及其他種類的閥門，安裝簡單、加上零泄漏性能，使閥門具有‘本質防火安全’特性。

6.閥桿防吹出設計安全可靠，完全符合API609的要求。

7.閥桿上的閥位指示器以及頂部安裝法蘭有利于蝶板位置指示。

8.三偏心蝶閥的閥桿采用一根通軸式結構，閥桿與蝶板連接采用鍵或銷鍵組全。
