偏心旋轉煤灰煤漿控制閥
煤灰灰漿控制閥是適應黑水灰水、煤漿煤灰處理裝置不同灰風濃度及沖刷特性而設計的專用產品，根據介質濃度設計了鍛件、鑄件閥體兩類結構，并具備法蘭式、對夾式兩種形式，可實現60度轉角及90度轉角。
訂購熱線：400-1800-803
產品簡介
煤灰灰漿控制閥是適應黑水灰水、煤漿煤灰處理裝置不同灰風濃度及沖刷特性而設計的專用產品，根據介質濃度設計了鍛件、鑄件閥體兩類結構，并具備法蘭式、對夾式兩種形式，可實現60度轉角及90度轉角。鍛件閥體采用超音速噴涂、等離子堆焊及流道內襯YG11合金等工業操作，硬化層與基本材料結合力強，直通式流道適合內襯YG11合金，經過以上工藝處理后的閥體適用于固體含量大、固體顆粒大、壓差大的灰水工況。閥芯、閥座采用等離子堆焊WESC03、超音速噴涂WESC01、整體實體WC等工藝方式。產品結構經過CFD流體分析軟件進行了不同開度下流體分析，產品流通能力大，防堵能力強，可有效避免薄弱環節的沖刷。
技術參數
公稱通徑：2" ~ 12"
公稱壓力：Class150、Class300、Class600、Class900
連接方式：對夾式、法蘭式
上閥蓋形式：與閥體成一個整體：-60 ~ +350℃
閥體材質：WCB Cf8 CF8M內腔硬化處理
閥芯形狀：表面硬化處理的偏心旋轉閥
閥座：護圈壓緊式閥座
閥座材質：17-4PTA、316+PTA、YG11合金
球芯轉角：全開60°或90°
表面涂層：碳鋼閥體噴銀色環氧樹脂，不銹鋼閥體噴鋼灰丙烯酸瓷漆

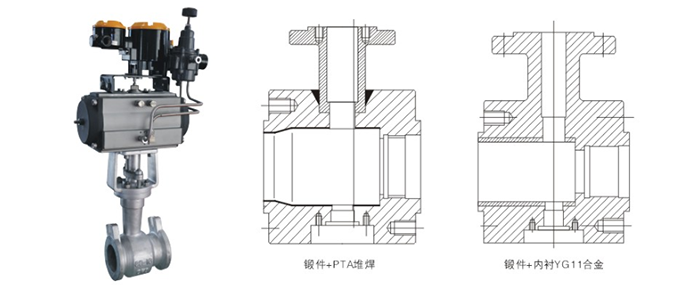

結構圖

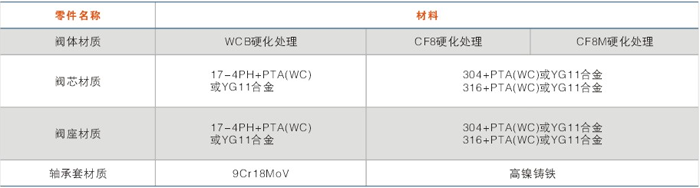

零件材料組配表

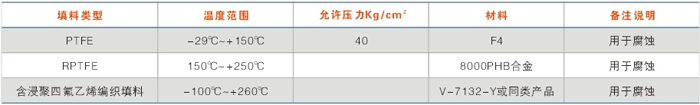

填料的使用及壓力范圍

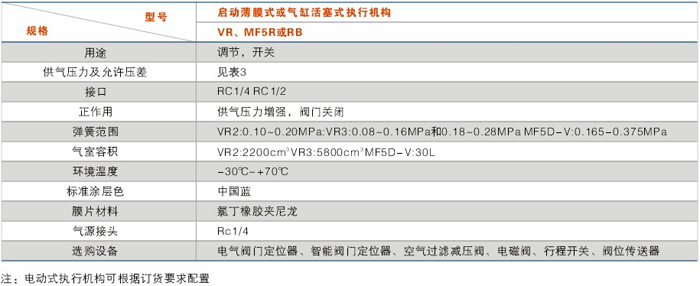

執行機構

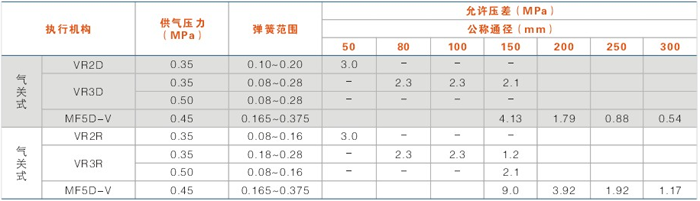

允許壓差

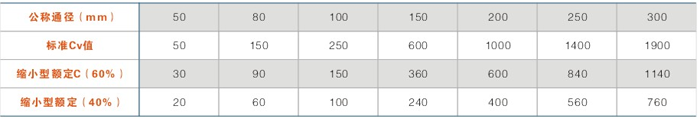

額定CV值
