平板式單閘板閘閥
平板閘閥是一種關閉件為平行閘板的滑動閥，其關閉件是單閘板,閘板向閥座的壓緊力是由作用于浮動閘板或浮動閥座的介質壓力來控制。
訂購熱線：400-1800-803
結構特征
1.閥桿螺母采用內涵式結構，并可自注油嘴加注潤滑劑，操作輕便靈活。
2.填料中間裝有填料隔環，可以注入密封脂，既保證了閥桿的可靠密封，又增加了閥桿的潤滑。
3. 中法蘭采用金屬波形墊片，密封可靠。
4.閥門全開時，通道為直管線，流阻系數及壓力損失均很小，可通過毛球清掃管線。
5.閥門為全封閉結構，防護性能好，可全天候使用。
6.密封閥座為雙套密封，具有雙重密封的功能，軟密封面材料多采用PTFE，能自行清除沙粒雜質和污垢，保證密封完好。
7.浮動閥座的結構使閥門進出口雙向都能密封。
8.閥體具有鑄造和鍛造兩種結構，其中短型無導流孔平板閘閥采用焊接結構，長度短、重量輕。

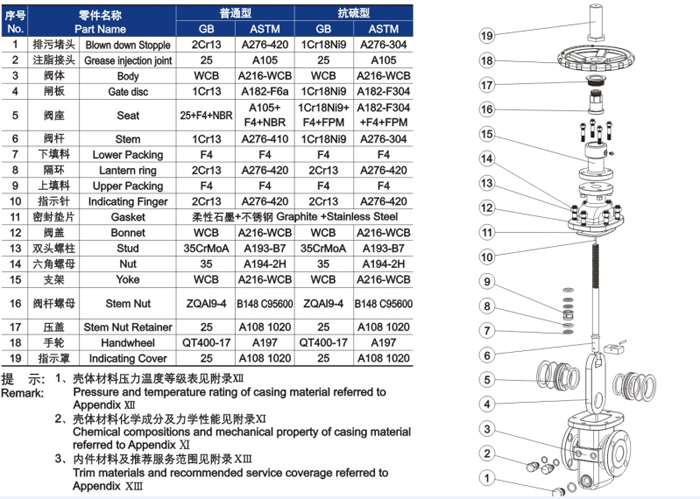

材料明細

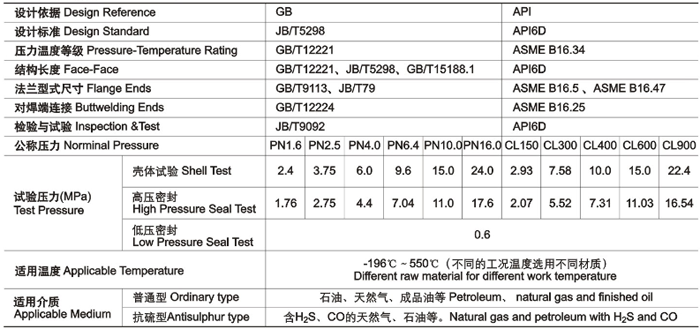

技術性能規范

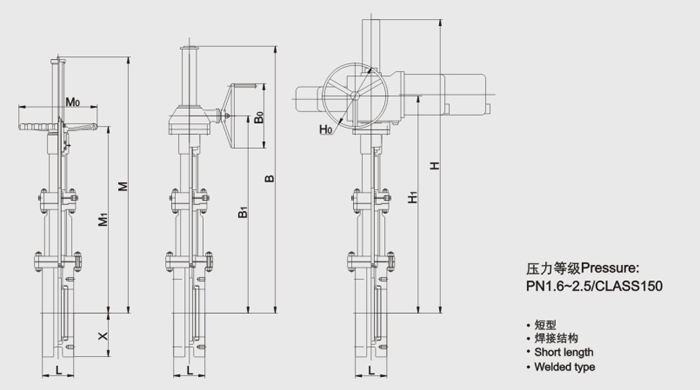

結構圖

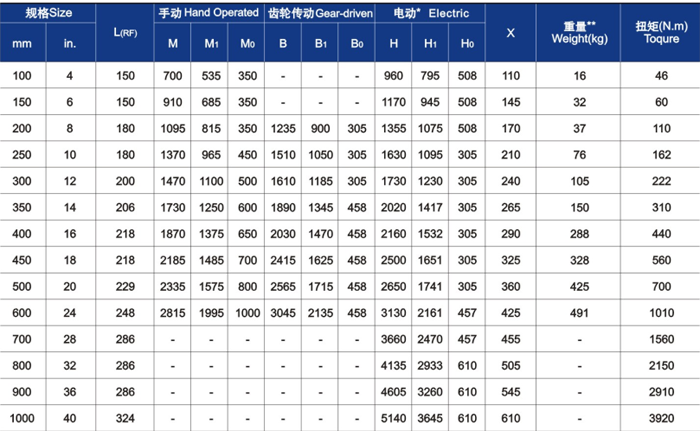

外形尺寸和重量
